FiiO K9 AKM – מגבר אוזניות שולחני עם ממיר דיגיטל לאנלוג DAC
FiiO K9 AKM - תכונות עיקריות
- ספינת הדגל של AKM DAC משלבת שני מעבדים AK4191EQ+AK4499EX
- יציאת USB Type-C
- מגבר THX AAA 788+
- ניהול שעון במצב כפול
- QCC5124 Bluetooth
- LDAC/aptX Adaptive
- קישוריות לאפליקציה
- עיצוב באלנס
- שנאי ליניארי
- מגוון כניסות ויציאות
FiiO K9 AKM - DAC
ה-K9 AKM מיישם שילוב של שני שבבים AKM DAC --AK4191EQ+AK4499EX שהם שבבי הדגל של החברה היפנית. במגבר זה החלקים דיגיטליים והאנלוגיים מופרדים לחלוטין זה מזה. כמו כן מוטמעת טכנולוגיית DWA ROUTING כדי לשפר את יחס האות לרעש. התוצאה היא העברת סאונד מציאותית, מפורטת וטבעית יותר.
FiiO K9 AKM - מגבר
ה-FIIO K9 AKM משתמש במגבר THX AAA 788+, המעניק לו תפוקת כוח יוצאת דופן של עד 780mW ב-300Ω ועד 2000mW ב-32Ω.
FiiO K9 AKM - עיצוב באלנס
החל מה-DAC, דרך התאמת עוצמת הקול, ועד להגברה, כל חלק ב-K9 AKM מתוכנן בתצורת באלנס לקבלת צלילל נקי ואותנטי.
FiiO K9 AKM – חלוקת מעגלים
ה-PCB של ה-K9 AKM כולל הפרדה באופן מלא בין החלקים העיקריים של מעגל השמע: ספק הכוח, האותות הדיגטליים ולולאת האות האנלוגית. זה מבטיח קבלת אות שמע מושלם.
FiiO K9 AKM - ספק כוח
השנאי הליניארי משויך ל-4 קבלים מסיביים של 4700uF כדי לספק כוח רציף נקי.
ספק כוח מבודד דיגיטלי ואנלוגי
החלקים הדיגיטליים והאנלוגיים של K9 AKM מקבלים חשמל בנפרד כדי להפחית את ההפרעות בין שני מעגלי השמע, לשחזור טהור ונאמן של המוזיקה.
LDO בשלבים מרובים
ייצוב הכוח והסינון בתוך מעגל השמע ממלאים תפקיד גדול בהבטחת איכות צליל מעולה. כל שלב במעגל השמע משתמש ב-LDO's עם רעש אולטרה-נמוך עבור ייצוב מתח.
FiiO K9 AKM - ניהול שעון במצב כפול
ניהול שעון מדויק ויציב במצב כפול מאפשר ל-K9 AKM להשמיע בקלות אודיו ברזולוציה גבוהה בנאמנות הגבוהה ביותר.
תומך בעד 768kHz/32bit PCM ו-DSD512
FiiO K9 AKM – בלוטוס
ה K9 AKM מצוייד בשבב קוואלקום דגם QCC5124 בלוטוס 5.1 ותומך בפורמטים: LDAC, aptX Adaptive, aptX, aptX HD, aptX LL, AAC, SBC
FiiO K9 AKM - UAC1.0/UAC2.0
ה K9 AKM תומך גם בחיבור UAC1.0 (מתאים להתחברות ל PS5) וגם בחיבור UAC2.0. חלק מהמכשירים מתחברים ישירות ללא צורך בהתקנת דרייבר ולחלקם נדרשת הורדת דרייבר מתאים. אפליקציית פיו מאפשרת מעבר בקלות בין שני סוגי החיבורים הנ"ל.

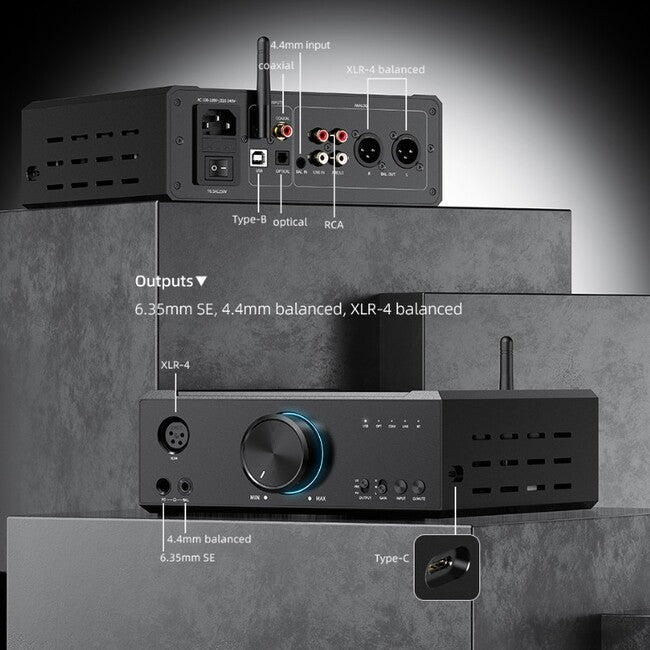

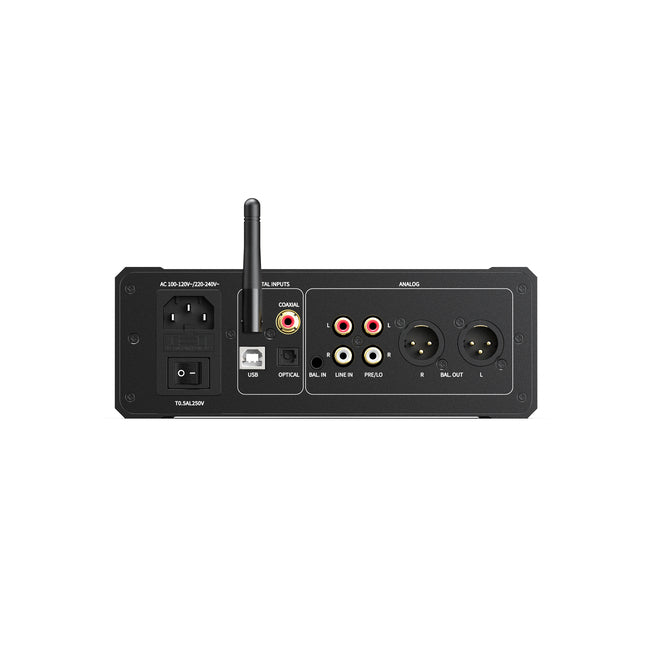

FiiO K9 AKM - כניסות ויציאות
כניסות: Type-B, Type-C, אופטי, קואקסיאלי, 4.4 מ"מ, RCA
יציאות: 6.35 מ"מ סינגל, 4.4 מ"מ באלנס, XLR-4 באלנס
מצב LINE כולל כניסת RCA ו-4.4 מ"מ. אם שניהם מחוברים, כניסת 4.4 מ"מ מקבלת עדיפות.
חיווי ל 5 מצבי כניסה:
- כניסת יו.אס.בי.
- כניסה קואקסיאלית
- כניסה אופטית
- כניסת ליין
- כניסת בלוטוס
FiiO K9 AKM - מצבי יציאות ומצבי הגברה
שלושה מצבי פלט: LO/PRE/PO
LO: רק היציאות האנלוגיות האחוריות RCA+XLR פעילות בתפוקה מקסימלית ולא ניתן לכוונן אותן על ידי כפתור עוצמת הקול;
PRE: רק היציאות האנלוגיות האחוריות RCA+XLR פעילות וניתנות לכוונון באמצעות כפתור עוצמת הקול;
PO: רק יציאות האוזניות הקדמיות פעילות, וניתן לכוונן אותן באמצעות כפתור עוצמת הקול
שלוש רמות של עוצמת הגברה: גבוהH /בינוניM /נמוך L
רמת L: עוצמה נמוכה נועדה להתאים טוב יותר לאוזניות רגישות כדוגמת אינאיר.
רמתH : עוצמה גבוהה נועדה להתאים לאוזניות קשת עם רגישות נמוכה יותר.

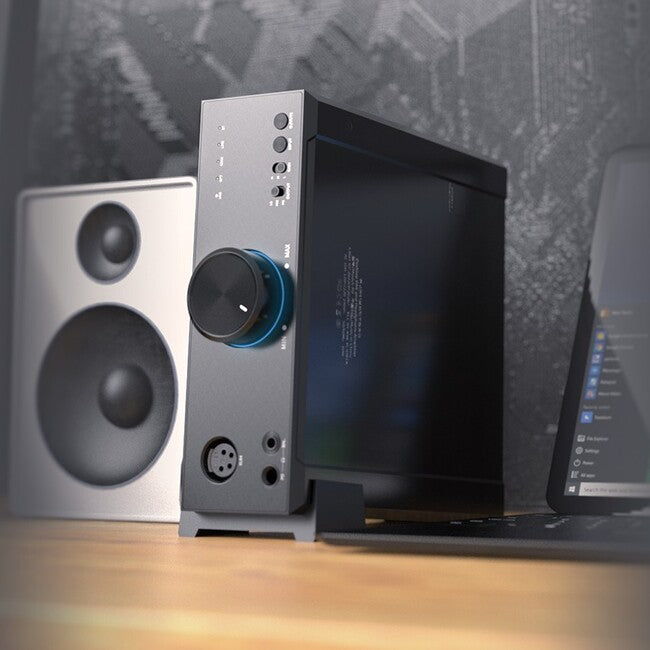

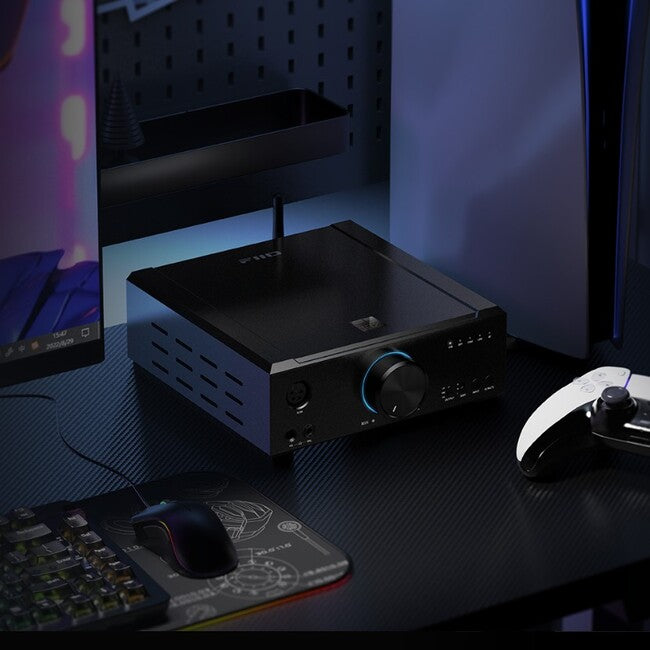

FiiO K9 AKM - מעמד אופקי או אנכי
כפי שנעשה בהצלחה בדגמים קודמים של פיו, גם דגם זה מיוצר מאלומיניום משוך ומעובד ב CNC להבטחת מבנה חזק וגימור מדוייק של המגבר. מבנה זה מאפשר הצבה של המכשיר גם במאוזן וגם במאונך עם סטנד מצורף ובכך להבטיח גמישות מירבית במיקום על שולחן העבודה.

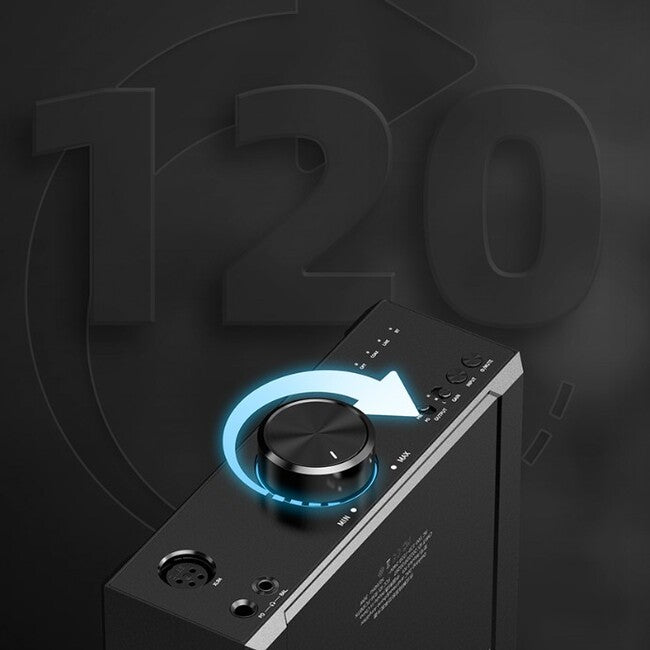

FiiO K9 AKM - כפתור עוצמת הקול
כפתור עוצמת הקול הידוע של פיו, מאופיין במשקלו הכבד ומופעל באמצעות עקומת ADC המבטיחה כוונון חלק ומדוייק, 120 רמות כוונון עם רעש מינימלי וללא הבדלים בעוצמת הקול בין הערוץ השמאלי לימני.

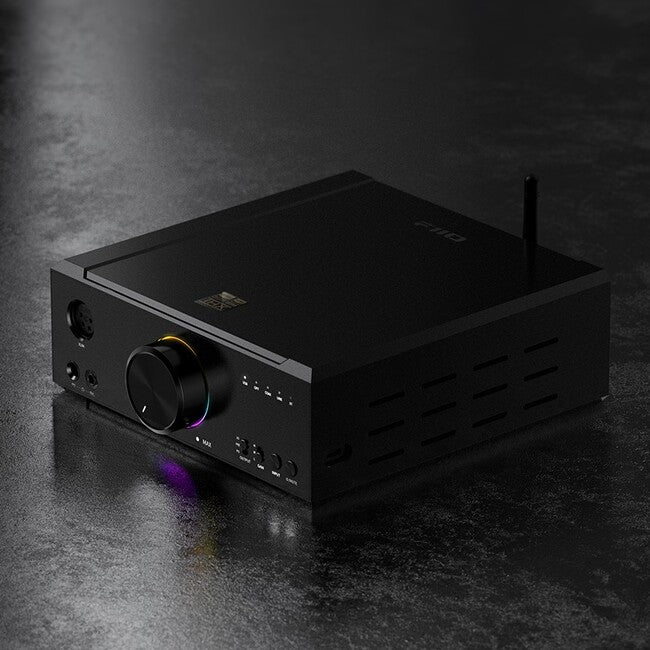

FiiO K9 AKM – RGB
נורות ה-RGB סביב הכפתורים מעניקות ל-K9 AKM ולחלל השולחן סביבו מראה נאה, הן גם מציינות את קצב דגימת השמע הנוכחי ואת קידוד הבלוטוס המופעל.
FiiO K9 AKM - PEQ
באמצעות אפליקציית FiiO Control, ניתן לעבור במהירות בין 7 סגנונות כוונון מוזיקה מוגדרים מראש ב-K9 AKM. אם סגנון הכוונון שנבחר מתאים למוזיקה שמאזינים לה, אפשר לקבל חוויית האזנה חיה ונעימה יותר. אם סגנון הכוונון המוגדר מראש אינו לטעמכם, 3 עיצובי ה-PEQ (אקולייזר פרמטרי) בהתאמה עצמית יעזרו לבחור את סגנון ההאזנה המועדף. פונקציה זו תקפה רק למצב בלוטוס.

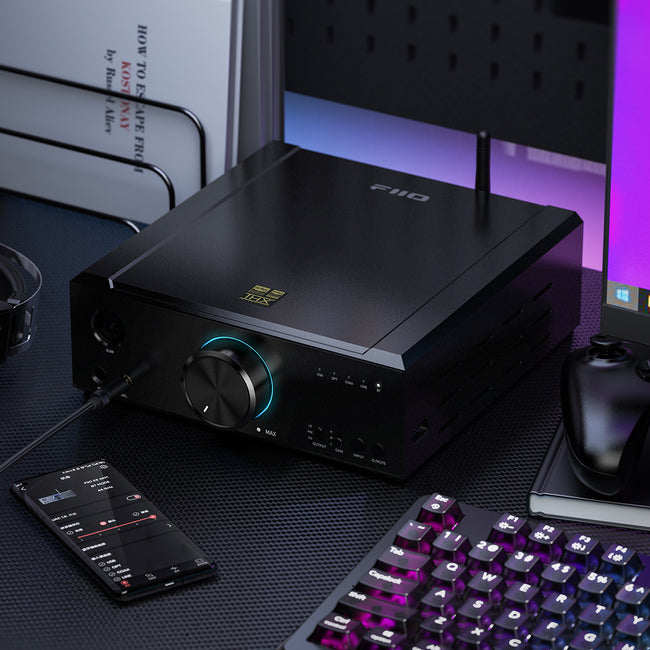

FiiO K9 AKM – אפליקציה
ניתן לחבר את ה-K9 AKM לטלפון באמצעות בלוטוס, ובתוספת אפליקציית FiiO Control מתקבלת גישה לפונקציונליות רבה עוד יותר. ניתן להתאים הגדרות שונות כגון 6 סוגי מסננים, מחווני מצב, EQ (עובד במצב בלוטוס בלבד) ערוצי באלנס וכדומה.
FiiO K9 AKM - מערכות הגנה
ה K9 AKM מצוייד בשלש מערכות הגנה חכמות: מניעת התחממות יתר, מניעת עומס יתר, ובקרת זרם DC. מערכות אלו דואגות שהמכשיר יוכל לספק מוזיקה בעוצמה גבוהה אך מבלי לגרום לנזק ולבלאי יתר.
FiiO K9 AKM – חיבורים

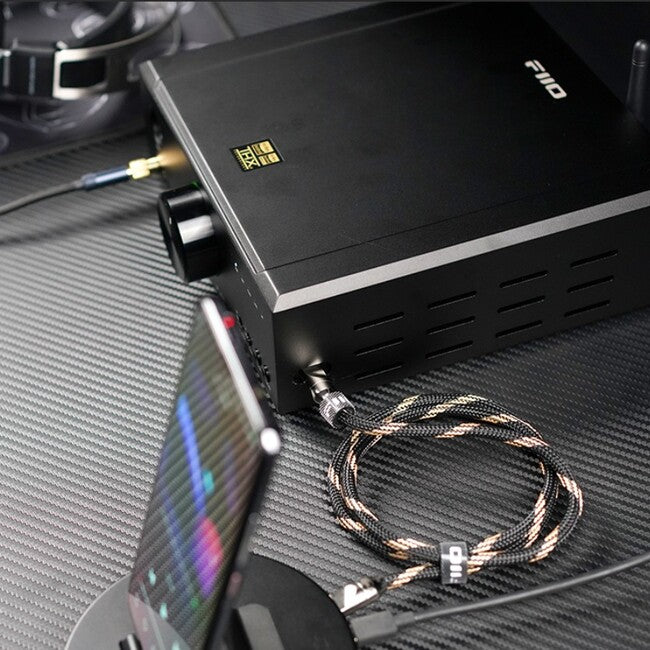

חיבור למחשב שולחני או מחשב נייד באמצעות כבל USB Type-B
חיבור לטלפון באמצעות כבל Type-B ל-Type-CUSB
חיבור לטלפון, טאבלט וכו' באמצעות Bluetooth
התחברות לנגן דיגיטלי שולחני
התחברות למגבר חיצוני או לרמקולים מוגברים
FiiO K9 AKM – אחריות
אחריות לשנה על ידי יבואן רשמי
FiiO K9 AKM – מה בקופסה
FiiO K9 AKM – פרמטרים
|
General Specifications |
|||
|
Name/Model |
K9 AKM |
Hardware Scheme |
DAC: AK4499EX+AK4191EQ, USB decoding: XUF208, Bluetooth: QCC5124, LPF: OPA1612*2, Volume IC: NJU72315*2, AMP: THX AAA788+*2, transformer: linear transformer |
|
color |
Black |
Volume Control Type |
Analog Potentiometer (ADC sampling) |
|
Weight |
Approximately 2660g |
Channel Balance |
L12 to R12 (0.5dB per stage) |
|
gain |
L/M/H |
FiiO Control |
support |
|
Bluetooth format indication |
support |
Sample Rate Indication |
support |
|
Dimensions |
200x 224.5x 72mm (excluding foot pads) |
Firmware Upgrade |
System firmware upgrades through USB, Bluetooth firmware upgrades through FIIO Control |
|
Deep Standby |
Long press the multi-function key for about 3 seconds |
Low Power Reminder |
None |
|
Bluetooth Transmitter |
None |
Bluetooth reception (5.1) |
AAC/SBC/aptX/aptX LL/aptX HD/LDAC/atpX Adaptive |
|
Bluetooth format indicator |
SBC: blue, AAC: cyan, aptX HD: yellow, aptX: purple, aptX LL: purple, LDAC: white, atpX Adaptive: green |
Adapted impedance |
PO:8~150Ω |
|
Maximum supported sampling rate |
768kHz-32bit/DSD512(USB DAC) |
BAL:8~350Ω |
|
|
192 kHz-24bit (coaxial) |
|||
|
96 KHz-24bit (fiber) |
|||
|
Keys and Interfaces |
|||
|
key |
Solid key + toggle switch |
USB |
USB B*1, Type-C*1 |
|
Single-ended input interface |
RCA Socket |
Balancing Line Input Interface |
4.4mm balance socket |
|
Digital Fiber Input Interface |
optical fiber socket |
Digital Coaxial Input Interface |
RCA socket |
|
Balancing output interface |
4.4mm socket, XLR4 balanced socket |
Headphone output interface |
standard 6.35mm socket |
|
Balancing line output interface |
XLR3 balance socket |
Single-ended line output interface |
RCA Socket |
|
Power Parameters |
|||
|
power supply |
AC 100-120V ~/AC 220-240V ~ (recommended) |
Battery Capacity |
None |
|
Audio Parameters |
|||
|
Some performance parameters of single-ended line output |
|||
|
distortion plus noise |
＜0.00027% (1kHz/-0.7dB@10kΩ) |
signal-to-noise ratio |
≥119dB (A-weighted) |
|
channel separation |
≥112dB (1kHz@10kΩ) |
bottom noise |
＜2.9μV (A-weighted) |
|
frequency response |
20Hz~50kHz: damping＜-3.5dB |
Line Output Level |
2.3Vrms (1kHz@10kΩ) |
|
Performance Parameters of Balanced Line Output |
|||
|
distortion plus noise |
＜0.00020% (1kHz/-1dB@10kΩ) |
signal-to-noise ratio |
≥128dB (A-weighted) |
|
channel separation |
≥122dB (1kHz@10kΩ) |
bottom noise |
＜1.9μV (A-weighted) |
|
frequency response |
20Hz~50kHz: damping＜-3.5dB |
Line Output Level |
4.7Vrms (1kHz@10kΩ) |
|
Headset Output Part Performance Parameters (6.35mm) |
|||
|
Output power 1 |
L+R≥1000mW+1000mW (16Ω, THD+N＜1%, AUX/UAC/SPDIF/BT IN) |
output impedance |
＜1Ω (32Ω) |
|
Output power 2 |
L+R≥1500mW+1500mW (32Ω, THD+N＜1%, AUX/UAC/SPDIF/BT IN) |
channel separation |
≥76dB (1kHz@32Ω) |
|
Output power 3 |
L+R≥200mW+200mW (300Ω, THD+N＜1%, AUX IN) |
distortion plus noise |
＜0.00026% (1kHz/-1.3dB@32Ω) |
|
bottom noise |
＜3.0μV (A-weighted) |
signal-to-noise ratio |
≥127dB (A-weighted) |
|
frequency response |
20Hz~50kHz: damping＜-3.5dB |
peak output voltage |
＞21Vp-p |
|
balanced headphone output part performance parameters (4.4mm/XLR4) |
|||
|
Output power 1 |
L+R≥1000mW+1000mW (16Ω, THD+N＜1%, AUX/UAC/SPDIF/BT IN) |
output impedance |
＜1Ω (32Ω) |
|
Output power 2 |
L+R≥2000mW+2000mW (32Ω, THD+N＜1%, AUX/UAC/SPDIF/BT IN) |
channel separation |
≥116dB (1kHz@32Ω) |
|
Output power 3 |
L+R≥780mW+780mW (300Ω, THD+N＜1%, AUX IN) |
distortion plus noise |
＜0.00029% (1kHz/-9.5dB@32Ω) |
|
bottom noise |
＜5.2μV (A-weighted) |
signal-to-noise ratio |
≥124dB (A-weighted) |
|
frequency response |
20Hz~50kHz: damping＜-3.5dB |
peak output voltage |
＞42Vp-p |
